SWP-B型有伸缩短型万向联轴器
- 产品简介： SWP-B型有伸缩短型万向联轴器是一种特殊的联轴器，分精密型万向联轴器以及大扭矩万向联轴器两大类， 用于两相交轴上的可移式刚性联轴器。
- 咨询热线：0317-8309525
-
产品详情

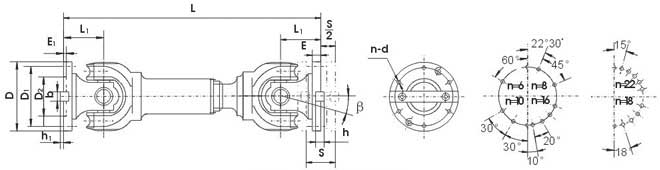

SWP-B型有伸缩短型万向联轴器
| 型号 | 回转直径 D mm | 公称转矩 Tn kN·m | 疲劳转矩 Tf kN·m | 轴承折角 β （°） | 伸缩量 S mm | 尺寸mm | ||||||||
| Lmin | D1 | D2 | E | E1 | b×h | h1 | L1 | n-d | ||||||
| SWP160B | 160 | 16 | 8 | ≤10 | 50 | 585 | 140 | 95 | 15 | 4 | 20×12 | 6 | 85 | 6-13 |
| SWP180B | 180 | 20 | 10 | ≤10 | 60 | 640 | 155 | 105 | 15 | 4 | 24×14 | 7 | 95 | 6-15 |
| SWP200B | 200 | 31.5 | 16 | ≤10 | 70 | 730 | 175 | 125 | 17 | 5 | 28×16 | 8 | 110 | 8-15 |
| SWP225B | 225 | 40 | 20 | ≤10 | 76 | 830 | 196 | 135 | 20 | 5 | 32×18 | 9 | 130 | 8-17 |
| SWP250B | 250 | 63 | 31.5 | ≤10 | 80 | 860 | 218 | 150 | 25 | 5 | 40×25 | 12.5 | 135 | 8-19 |
| SWP285B | 285 | 90 | 45 | ≤10 | 100 | 1000 | 245 | 170 | 27 | 7 | 40×30 | 15 | 150 | 8-21 |
| SWP315B | 315 | 140 | 63 | ≤10 | 110 | 1120 | 280 | 185 | 32 | 7 | 40×30 | 15 | 170 | 10-23 |
| SWP350B | 350 | 180 | 90 | ≤10 | 120 | 1230 | 310 | 210 | 35 | 8 | 50×32 | 16 | 185 | 10-23 |
| SWP390B | 390 | 250 | 112 | ≤10 | 120 | 1310 | 345 | 235 | 40 | 8 | 70×36 | 18 | 205 | 10-25 |
| SWP435B | 435 | 355 | 160 | ≤10 | 150 | 1555 | 385 | 255 | 42 | 10 | 80×40 | 20 | 235 | 16-28 |
| SWP480B | 480 | 450 | 224 | ≤10 | 170 | 1740 | 425 | 275 | 47 | 12 | 90×45 | 22.5 | 265 | 16-31 |
| SWP550B | 550 | 710 | 315 | ≤10 | 190 | 1905 | 492 | 320 | 50 | 12 | 100×45 | 22.5 | 290 | 16-31 |
| SWP660B | 600 | 1000 | 500 | ≤10 | 210 | 2600 | 544 | 380 | 55 | 15 | 90×55 | 27.5 | 360 | 22-34 |
| SWP640B | 640 | 1250 | 630 | ≤10 | 230 | 2780 | 575 | 385 | 60 | 15 | 100×60 | 30 | 385 | 18-38 |
注：标记示例：回转直径D=315mm，安装长度L=1120mm，B型有伸缩长型万向联轴器。
SWP315B×1120联轴器
SWP-B型有伸缩短型万向联轴器是一种特殊的联轴器，分精密型万向联轴器以及大扭矩万向联轴器两大类， 用于两相交轴上的可移式刚性联轴器。两轴线间夹角可达45°，广泛用于机床、汽车、精密机械和重型机械等。万向联轴器由两个叉形零件和一个十字形零件联接而成。当主动轴以等角速度ω 1旋转时，如两轴线夹角为 α，则从动轴的角速度ω 2将在ω 1cosα ≤ω 2≤ω 1/cosα 的范围内作周期性变化，从而引起附加动载。
