WSS可伸缩型十字万向联轴器
- 产品简介： WSS可伸缩型十字万向联轴器的共同特点是角向补偿量较大，不同结构型式万向联轴器两轴线夹角不相同，一般≤5°-45°之间。
- 咨询热线：0317-8309525
-
产品详情

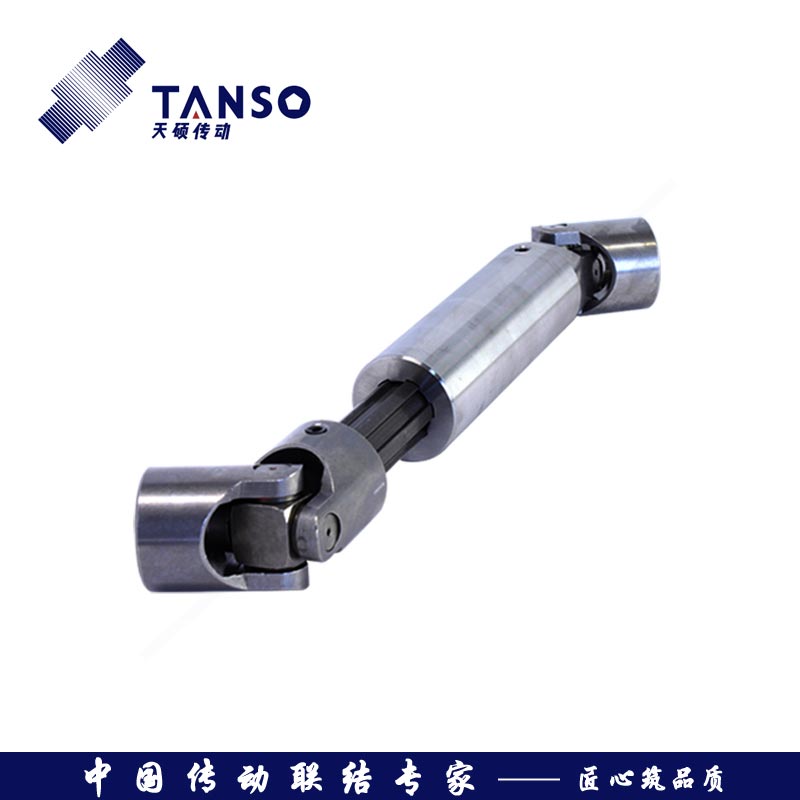

WSS可伸缩型十字万向联轴器

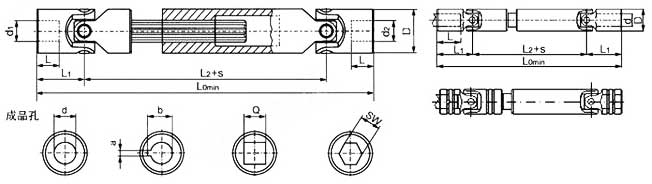

| 型号 | 公称转矩 | 主要尺寸 | ||||||
| Tn | D | d1;d2 | L0min | L | L1 | L2 | S | |
| N·m | mm | |||||||
| WSS2 | 22.4 | 20.0 | 12.0 | 176.0 | 22.0 | 32.0 | 112.0 | 30.0 |
| WSS3 | 45.0 | 25.0 | 14.0 | 200.0 | 27.0 | 40.0 | 120.0 | 30.0 |
| WSS4 | 71.0 | 32.0 | 18.0 | 243.0 | 30.0 | 46.0 | 151.0 | 35.0 |
| WSS5 | 14.0 | 40.0 | 22.0 | 287.0 | 38.0 | 58.0 | 171.0 | 43.0 |
| WSS6 | 280.0 | 50.0 | 28.0 | 337.0 | 44.0 | 69.0 | 199.0 | 50.0 |
| WSS7 | 56.0 | 60.0 | 35.0 | 428.0 | 60.0 | 91.0 | 246.0 | 65.0 |
| WSS8 | 1120.0 | 75.0 | 42.0 | 556.0 | 84.0 | 122.0 | 322.0 | 90.0 |
WSS可伸缩型十字万向联轴器的共同特点是角向补偿量较大，不同结构型式万向联轴器两轴线夹角不相同，一般≤5°-45°之间。万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。万向联轴器的特点是具有较大的角向补偿能力，结构紧凑，传动效率高。
