SWC-BH型标准伸缩焊接式万向联轴器

产品简介： SWCBH型标准伸缩焊接式万向联轴器基本参数和主要尺寸以及SWC型,SWP型十字轴式万向联轴器的主要特点.

咨询热线：0317-8309525

产品详情

SWC型、SWP型十字轴式万向联轴器的主要特点为：
1.具有较大的角度补偿能力。，轴线折角，SWC型轴线折角可达15度~25度，SWP型可达10度左右。
2.结构紧凑合理。SWC型采用整体式叉头，使运载更具可靠性。
3.承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩更大，此对回转直径受限制的机械设备，其配套范围更具优越性。
4.传动效率高。其传动效率达98-99.8％，用于大功率传动，节能效果明显。
5.运载平稳，噪声低，装拆维护方便。

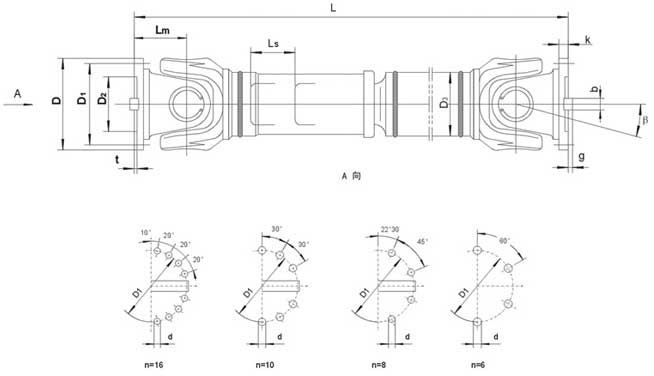

SWC-BH型标准伸缩焊接式万向联器结构图
SWC-BH型标准伸缩焊接式万向联轴器基本参数和主要尺寸

型号	回转直径 D mm	公称转矩 T_n kN·m	疲劳转矩 T_f kN·m	轴线折角 β （°）	伸缩量 L_s mm	尺寸mm
型号	回转直径 D mm	公称转矩 T_n kN·m	疲劳转矩 T_f kN·m	轴线折角 β （°）	伸缩量 L_s mm	L_min	D₁ (js11)	D₂ (H7)	D₃	L_m	n-d	k	t	b (h9)	g
SWC075BH	75	0.4	0.22	≤25	40	315	62	42	42	39	6-7	6	2.5	-	-
SWC100BH	100	1.25	0.63		55	390	84	57	60	55	6-9	7	2.5	-	-
SWC120BH	120	2.5	1.25		80	485	102	75	70	65	8-11	8	2.5	-	-
SWC150BH	150	5	2.5		80	590	130	90	89	80	8-13	10	3.0	-	-
SWC180BH	180	12.5	6.3		100	810	155	105	114	110	8-17	17	5.0	-	-
SWC200BH	200	30	15	≤15	140	823	175	125	127	110	8-17	17	5.0	28	8
SWC225BH	225	40	20		140	920	196	135	152	120	8-17	20	5.0	32	9.0
SWC250BH	250	63	31.5		140	1035	218	150	168	140	8-19	25	6.0	40	12.5
SWC285BH	285	90	45		140	1190	245	170	194	160	8-21	27	7.0	40	15.0
SWC315BH	315	125	63		140	1315	280	185	219	180	10-23	32	8.0	40	15.0
SWC350BH	350	180	90		150	1410	310	210	267	194	10-23	35	8.0	50	16.0
SWC390BH	390	250	12.5		170	1590	345	235	267	215	10-25	40	8.0	70	18.0
SWC440BH	440	355	180		190	1875	390	255	325	260	16-28	42	10.0	80	20.0
SWC490BH	490	500	250		190	1985	435	275	325	270	16-31	47	12.0	90	22.5
SWC550BH	550	710	355		240	2300	492	320	426	305	16-31	50	12.0	100	22.5
