HLL型-带制动轮弹性柱销联轴器

  • 产品简介: HLL型-带制动轮弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单。
  • 咨询热线:0317-8309525
  • 产品详情

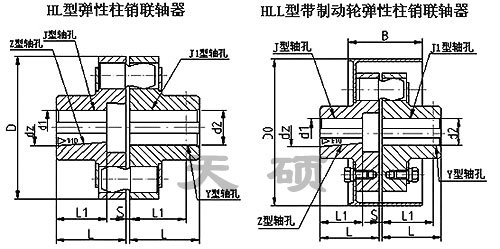

    HLL型-带制动轮弹性柱销联轴器

      ●本联轴器适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20 ~+80℃;传递公称扭矩为40~20000N.m。
      ●弹性柱销联轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、耐磨等性能。
      ●轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用精密铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。
      ●HLL型-带制动轮弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制造,装拆更换弹性元件比较方便,不用移动两半联轴器。弹性元件(柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性差,仅适用于要求很低的中速传动轴系,不适用于工作可靠性要求较高的工况。

    型号公称扭矩N。m许用转速rpm轴孔直径mmd1,d2,dz轴孔长度mmD0DBS许用补偿转动 惯量kg.m 2重量 kg
    Y型J,J1,Z型轴向径向角向
    mm
    LL1L
    HLL1315560020,22,24523852200120852.5±10.15≤0°30'2.1811
    25,28624462
    30,32,35826082
    HLL2630500030,32,35,38826082200160852.5±10.15≤0°30' 2.4514
    40,42,45,4811284112
    HLL3630190030,32,35,388260823151601322.5±10.15≤0°30'13.0825
    40,42,45,4811284112
    HLL41250190040,42,45,48,50,55,56112841123151951323±1.50.15≤0°30'16.640
    60,63142107142
    HLL51250140040,42,45,48,50,55,56112841124001951683±1.50.15≤0°30'49.259
    60,63142107142
    HLL62000140050,55,56112841124002201683±1.50.15≤0°30'57.669
    60,63,65,70,71,75142107142
    HLL72000112050,55,56112841125002202103±1.50.15≤0°30'127.491
    60,63,65,70,71,75142107142
    HLL83150140060,63,65,70,71,751421071424002801684±20.2≤0°30'161.788
    80,85172132172
    HLL93150112060,63,65,70,71,751421021425002802104±20.2≤0°30'129.2113
    80,85172132172
    HLL106300112070、71、751421021425003202654±20.2≤0°30'156156
    80,85,90,95172132172
    100,110212167212
    HLL11630096070,71,751421021426303202654±20.2≤0°30'314187
    80,85,90,95172132172
    100,110212167212
    HLL121000096080,85,90,951721321726303602985±20.2≤0°30'328326
    100,110,120,125212167212
    HLL1316000800110,110,120,1252121672127104102985±20.2≤0°30'713337
    130,140252202252
    HLL14 25000800110,120,1252121672127104802986±2.50.25≤0°30'849458
    130,140,150252202252
    160,170,180302242302
    HLL15 25000710

    110,120,125

    2121672128004803356±2.50.25≤0°30'1231504
