TS3ZFD胀套法兰膜片联轴器
- 产品简介： TS3ZFD胀套法兰膜片联轴器零回转间隙,拆装方便,高灵敏度,传递力矩大,顺时针与逆时针回转特性完全相同,不锈钢模膜片补偿角向和轴向偏差,用于伺服电机、步进电机联接.
- 咨询热线：0317-8309525
-
产品详情
TS3ZFD胀套法兰膜片联轴器
产品特点：
利用胀套联接的膜片型联轴器
零回转间隙，拆装方便
高灵敏度，传递力矩大
顺时针与逆时针回转特性相同
不锈钢模膜片补偿角向和轴向偏差
常用于伺服电机、步进电机联接
选型举例：
例如：TS3ZF-40-1418
TS3ZF：系列号，材料为铁合金
82：外经尺寸：82mm，夹紧螺丝固定
14：d1轴径为：14mm
18：d2轴径为：20mm

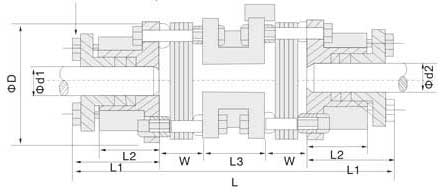

外型尺寸Dimensions 单位：mm
| 型号 Model | φd1φd2 轴径Bore | φD | L | W | L1 | L2 | M | 拧紧力矩 Wrench Torque （N.m） |
| TS3ZF-68-□□□□ | 11 12 14 15 16 18 19 20 22 | 68 | 121 | 7 | 41.5 | 26 | M5(4) | 4.0 |
| TS3ZFD-82-□□□□ | 14 15 16 19 20 22 24 25 28 30 | 82 | 128 | 7 | 44 | 26 | M6(4) | 7.0 |
| TS3ZFD-94-□□□□ | 19 20 22 24 28 30 35 | 94 | 148 | 8 | 51 | 29 | M6(4) | 7.0 |
| TS3ZFD-104-□□□□ | 24 25 28 30 35 38 40 | 104 | 164 | 10 | 57 | 34 | M6(6) | 7.0 |
| TS3ZFD-126-□□□□ | 30 35 38 40 48 50 | 126 | 201 | 11 | 70.5 | 42 | M8(4) | 15.0 |
| TS3ZFD-144-□□□□ | 35 38 40 42 45 48 50 55 58 | 144 | 228 | 12 | 79 | 48 | M8(6) | 15.0 |
技术参数Specifications 单位：mm
| 型号 Model | 额定扭矩 Rated Torque （N.m） | 扭矩可达 Max.Torque （N.m） | 转速可达 Max.Rotational Frequency （rpm） | 惯性力矩 Moment of Inertia （kg ㎡） | 静态扭矩 刚性 Static Torsioral Stiffness （Nm/rad） | 径向偏差 Enors of Eccentricity （mm） | 角度偏差 Enors of Shaft Angularity （°） | 轴向偏差 Enors of Shaft End-slay （mm） | 重量 Mass （g） |
| TS3ZF-68-□□□□ | 55 | 110 | 4500 | 0.71×10-3 | 15×10-3 | 0.04 | 2 | ±1.5 | 1078 |
| TS3ZF-82-□□□□ | 80 | 160 | 4500 | 1.85×10-3 | 44×10-3 | 0.04 | 2 | ±1.5 | 1870 |
| TS3ZF-94-□□□□ | 150 | 300 | 4500 | 3.62×10-3 | 90×10-3 | 0.04 | 2 | ±1.5 | 2640 |
| TS3ZF-104-□□□□ | 220 | 440 | 4500 | 5.8×10-3 | 130×10-3 | 0.04 | 2 | ±1.5 | 4630 |
| TS3ZF-104-□□□□ | 350 | 700 | 4500 | 13.1×10-3 | 220×10-3 | 0.04 | 2 | ±1.5 | 6390 |
| TS3ZF-126-□□□□ | 350 | 1000 | 4500 | 26.5×10-3 | 380×10-3 | 0.04 | 2 | ±1.5 | 9460 |
说明：惯性力矩和重量按特大孔径计算。
