Z12型胀紧联结套
- 产品简介： Z12A型胀紧套适用于轴和轴上零件的联结,以传递扭矩,轴向力二者的复合负载.
- 咨询热线：0317-8309525
-
产品详情
性能特点
Z12A型胀紧套适用于轴和轴上零件的联结，以传递扭矩，轴向力二者的复合负载。

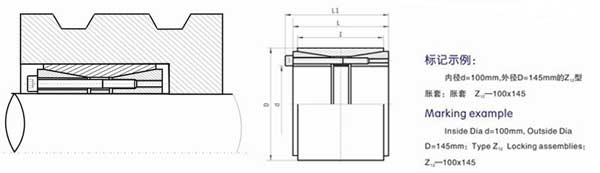

标记示例
Z12A型胀紧联结套的基本尺寸和参数
注：Z12A型胀紧联结套螺钉的机械性能等级为12.9级
| 基本尺寸 | 内六角螺钉 | 额定负荷 | 胀套与轴结合面上的压力Pf N/mm2 | 胀套与轮毂结合面上的压力 Pf′ N/mm 2 | 螺钉的拧紧力矩 MA N·m | 重量 kg | ||||||
| d | D | l | L | L1 | d1 | n | 轴向力 F1 KN | 转矩 M1 KN·m | ||||
| mm | ||||||||||||
| 25 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0.84 | 297 | 101 | 17 | 0.47 |
| 28 | 0.94 | 265 | 101 | 0.44 | ||||||||
| 30 | 1.0 | 248 | 101 | 0.42 | ||||||||
| 35 | 60 | 44 | 54 | 60 | 7 | 74 | 1.3 | 165 | 87 | 1.0 | ||
| 40 | 75 | 44 | 54 | 62 | M8 | 145 | 2.9 | 282 | 116 | 41 | 1.1 | |
| 45 | 75 | 44 | 54 | 62 | 145 | 3.26 | 251 | 116 | 1.2 | |||
| 50 | 80 | 56 | 64 | 72 | 8 | 165 | 4.15 | 200 | 98 | 1.4 | ||
| 55 | 85 | 9 | 186 | 5.15 | 205 | 104 | 1.6 | |||||
| 60 | 90 | 10 | 207 | 6.2 | 202 | 106 | 1.7 | |||||
| 65 | 95 | 10 | 207 | 6.75 | 187 | 100 | 1.9 | |||||
| 70 | 110 | 70 | 78 | 88 | M1O | 10 | 329 | 11.5 | 223 | 114 | 83 | 3.1 |
| 80 | 120 | 11 | 362 | 14.5 | 215 | 115 | 3.5 | |||||
| 90 | 130 | 12 | 390 | 17.8 | 208 | 115 | 3.8 | |||||
| 100 | 145 | 90 | 100 | 112 | M12 | 14 | 527 | 26.3 | 200 | 107 | 145 | 6.1 |
| 110 | 155 | 17 | 575 | 31.8 | 198 | 110 | 6.6 | |||||
| 120 | 165 | 18 | 670 | 40.4 | 212 | 120 | 7.2 | |||||
| 130 | 180 | 104 | 116 | 130 | M14 | 16 | 759 | 49 | 180 | 112 | 230 | 11.1 |
| 140 | 190 | 18 | 842.8 | 59 | 186 | 124 | 11.8 | |||||
| 150 | 200 | 19 | 896.6 | 67 | 185 | 127 | 12.6 | |||||
| 160 | 210 | 20 | 950 | 76 | 183 | 128 | 13.4 | |||||
| 170 | 225 | 134 | 146 | 162 | M16 | 19 | 1223.5 | 104 | 172 | 113 | 355 | 19.6 |
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 115 | 20.6 | |||||
| 190 | 250 | 21 | 1363 | 129.5 | 172 | 116 | 23.8 | |||||
| 200 | 260 | 22 | 1437.5 | 143.7 | 172 | 112 | 24.9 | |||||
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 115 | 29.6 | |||||
| 240 | 305 | 26 | 1725 | 207 | 172 | 119 | 31.9 | |||||
| 260 | 325 | 28 | 1846 | 240 | 170 | 117 | 34.3 | |||||
| 280 | 355 | 165 | 177 | 197 | M20 | 24 | 2428.5 | 340 | 168 | 117 | 690 | 52 |
| 300 | 375 | 25 | 2540 | 381 | 161 | 123 | 55.3 | |||||
| 320 | 405 | 28 | 2881 | 461 | 175 | 119 | 67.3 | |||||
| 340 | 425 | 29 | 2994 | 509 | 171 | 119 | 71 | |||||
| 360 | 455 | 190 | 202 | 224 | M22 | 28 | 3588.8 | 646 | 169 | 115 | 930 | 96.5 |
| 380 | 475 | 30 | 3821 | 726 | 170 | 115 | 101.2 | |||||
| 400 | 495 | 31 | 3960 | 792 | 168 | 120 | 106 | |||||
| 420 | 515 | 32 | 4100 | 861 | 165 | 1l6 | 110.7 | |||||
| 440 | 535 | 24 | 4260 | 937 | 165 | 112 | 110 | |||||
| 460 | 555 | 24 | 4260 | 980 | 158 | 107 | 113 | |||||
| 480 | 575 | 28 | 5000 | 1200 | 176 | 121 | 118 | |||||
| 500 | 595 | 28 | 5000 | 1240 | 169 | 1l7 | 122 | |||||
| 520 | 615 | 30 | 5330 | 1390 | 174 | 121 | 126 | |||||
| 540 | 635 | 30 | 5330 | 1440 | 168 | 117 | 131 | |||||
| 560 | 655 | 32 | 5680 | 1590 | 172 | 121 | 135 | |||||
| 580 | 675 | 33 | 5860 | 1705 | 172 | 121 | 140 | |||||
| 600 | 695 | 33 | 5860 | 1760 | 166 | 118 | 144 | |||||
